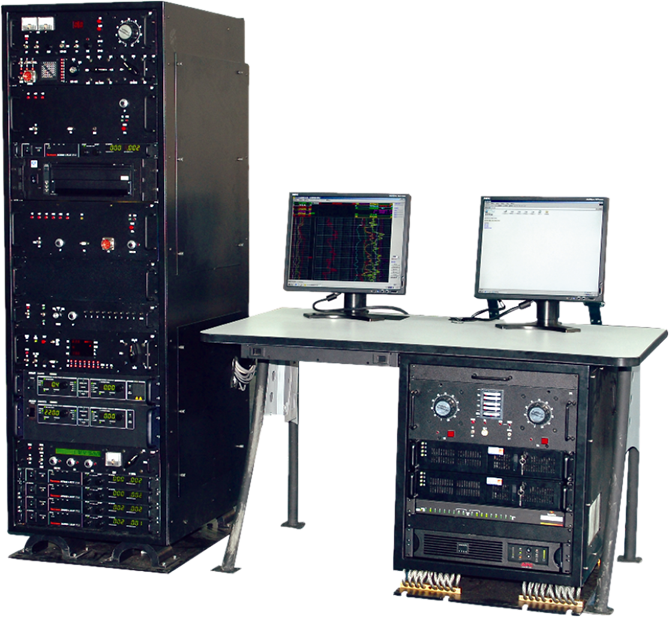

產品名稱:HH2580測井系統
|
產品型號:
|
|
|
生產產商:
|
|
|
產品說明:
|
采用高速ADSL調制解調技術,提高了測井電纜通訊寬帶,測井傳輸速率達800Kbs-1M,不僅實現了常規儀器中能譜、密度儀器的256道全譜傳輸,而且完成了偶極子聲波、陣列感應、微電阻率掃描測井儀等成像設備的掛接測井。
|
概述技術指標特點常規井下儀器


采用高速ADSL調制解調技術,提高了測井電纜通訊寬帶,測井傳輸速率達800Kbs-1M,不僅實現了常規儀器中能譜、密度儀器的256道全譜傳輸,而且完成了偶極子聲波、陣列感應、微電阻率掃描測井儀等成像設備的掛接測井。

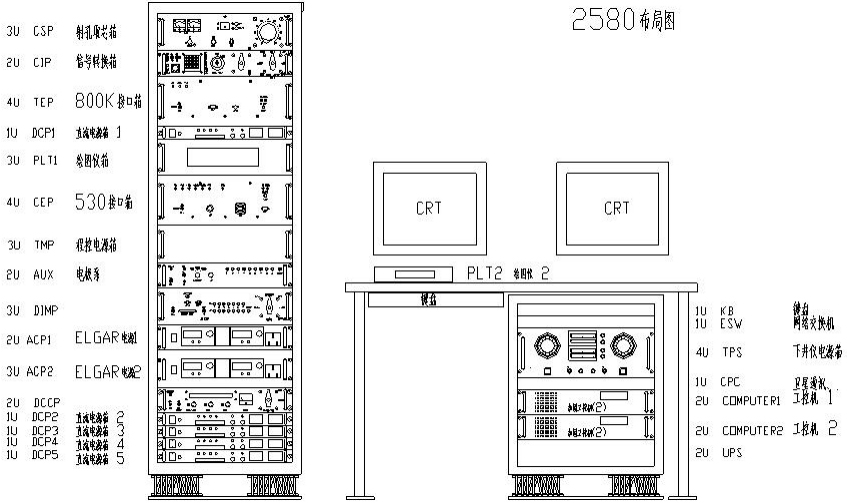

1、物理指標
產品名稱 | 尺寸(深×寬×高)(單位:mm) |
高機柜 | 793×540×1750 (含減震器) |
工作臺 | 820×1300×770(含減震器) |
矮機柜 | 750×550×730 |
2、環境指標
工作溫度 | 0℃ ~ +50℃ |
存貯溫度 | -20℃ ~ +75℃ |
相對濕度 | ﹤95% |
振動(三維) | 3g 10~60Hz(不工作時) |
沖擊(三維) | 10g 10~60Hz(不工作時) |
系統供電 | 200VAC ~ 250VAC, 50Hz |
3、深度系統:
最大深度9999.99m,最高測速10000m/h。
4、井下儀電源:
交流主電源 | 0~800VAC,1A |
交流輔電源 | 0~800VAC,1A |
繼電器電源 | ±150V,1A |
5、采集通道:
遙測通道: | 800Kb/s,8Kb/S AMI碼,100Kb/S BPSK碼 |
5.192Kb/S Manchester碼 |
模擬通道:(TEP): | 5路,±10V輸入,12位A/D 可編程增益 ×1、×2、×4、×8、×16 |
CEP:19路,±10V輸入,12位A/D 可編程增益 ×1、×2、×4、×8、×16 |
D/A輸出: | 2路,12位D/A,0 ~ 10V輸出 |
脈沖計數道:(CEP): | 6路,16位計數器,計數頻率最高1MHz |
聲波高速采集道:(CEP): | 采樣頻率0.5MHz/1MHz,12位A/D變換 |

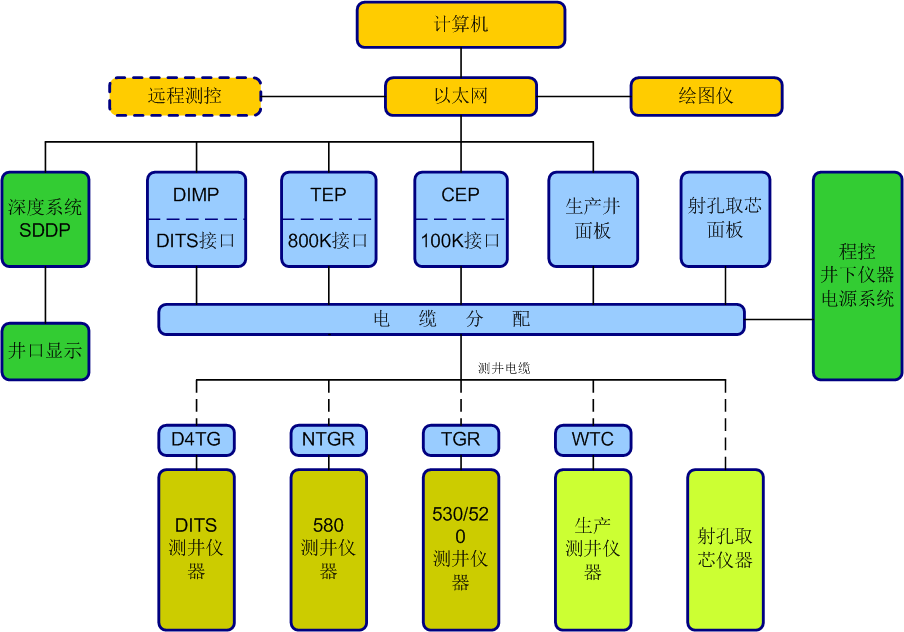

1. 模塊化高集成化
HH-2580高速測井平臺可配接多種系列測井設備,均采用高可靠模塊化接口設計,便于用戶選配,便于維護,便于擴展。
1)530系列裸眼井下儀器
2)580系列裸眼井下儀器
3)WTC生產測井儀器
4)射孔取芯
5)哈里伯頓的DITS系列測井儀器
6)可擴展掛接其他新儀器

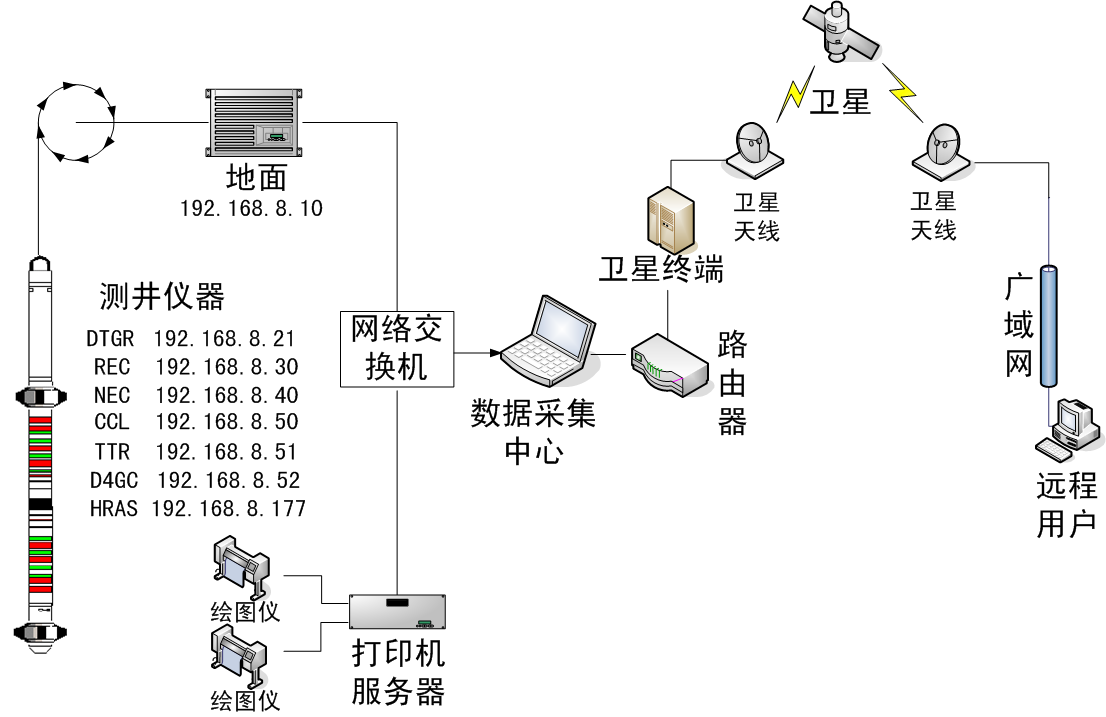

2. 全網絡結構
? 以太網模式
一方面是將地面計算機系統和井下儀器通過測井電纜組成一個局域網,將系統中的每一個單元都作為獨立的節點納入其中,每支井下儀具有獨立IP地址,可以進行獨立訪問。整個測井網絡數據傳輸采用可靠的TCP/IP傳輸協議。井下儀器之間,地面系統模塊之間,網絡通訊速率為10Mb/s。
另一方面,利用英特網和衛星技術把網絡化架構延伸到廣域網,使得測井作業突破空間距離概念的限制。

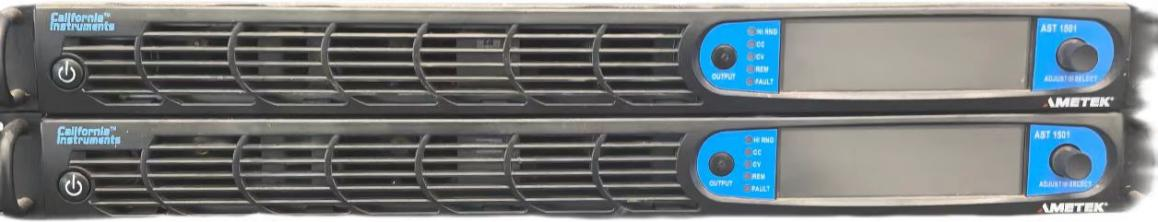

3. 全程控供電系統
地面系統提供兩個程控交流電源,分別為580、DITS等系列儀器提供主輔電源,能夠根據需要及時調整其頻率和電壓幅度;
通過設置井下儀器供電電壓閾值,保護井下儀器;
實現電纜電壓、電流實時監控;
為遠程程控供電提供支持平臺。

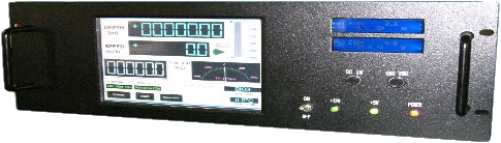

4. 新型SDDP-E深度系統
WINDOWS操作系統,操作界面豐富;
彩色高亮度LCD顯示屏,觸摸屏;
具有雙備份的信號處理硬件;
能處理包括Atlas、HES等多種張力計信號;
增加GPIB通訊功能。

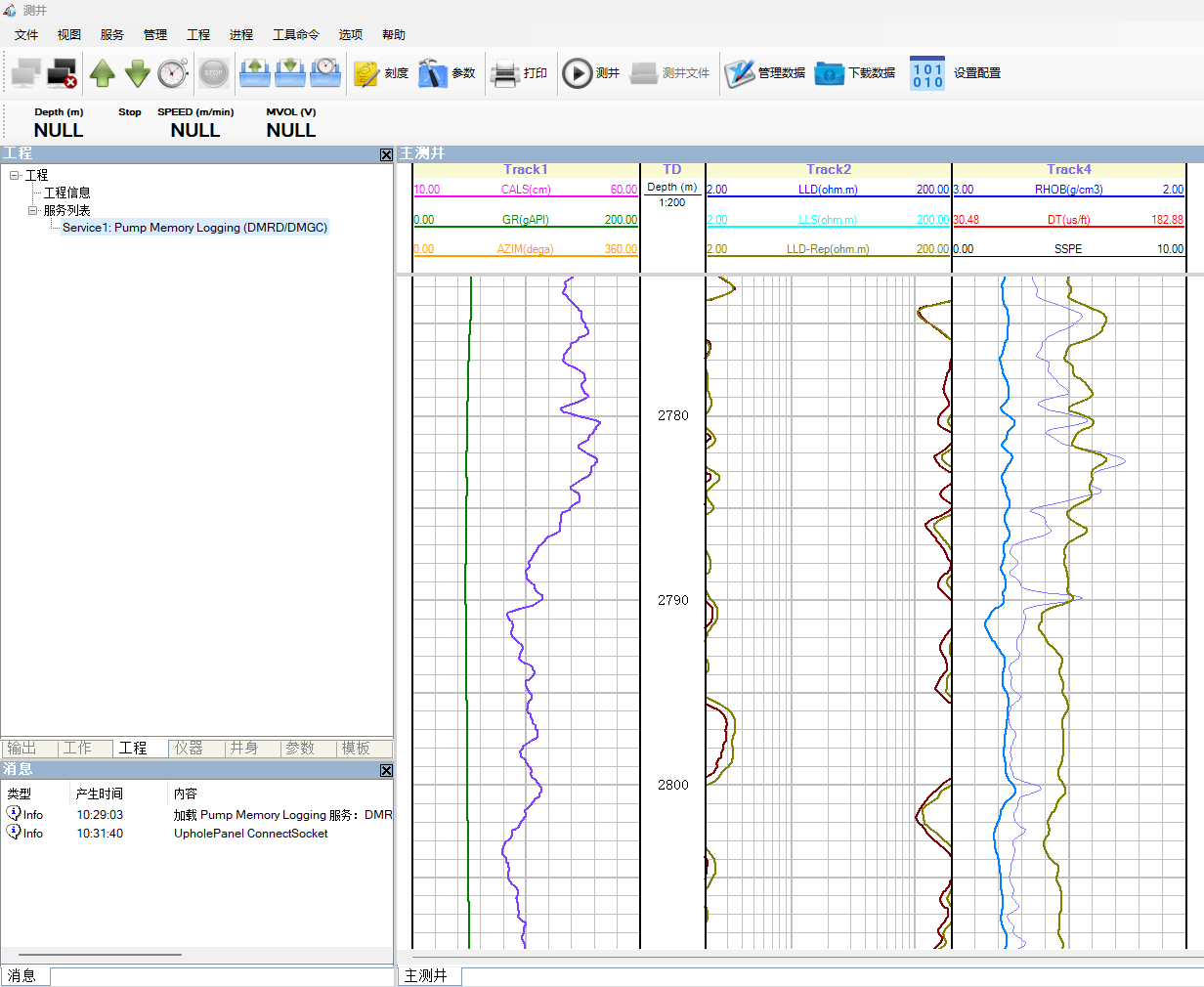

5. 新型軟件的開發
網絡化:網絡化軟件設計,可實現單機用戶到多用戶的遠程通訊模式。
模塊化:配有儀器庫,根據井下儀器串選擇相應儀器庫掛接到測井軟件上,具有較強的拓展性。
后臺管理:通過后臺數據庫管理所有測井數據,為多用戶同時查詢、回放測井資料提供便利。
信息提示與診斷:通過豐富的信息提示和診斷工具,用戶可以隨時掌握測井狀態,為問題快速定位和故障排除提供便利。
資料實時對比:測井過程中,可以將已經保存的測井曲線打開與正在測井的曲線進行對比。

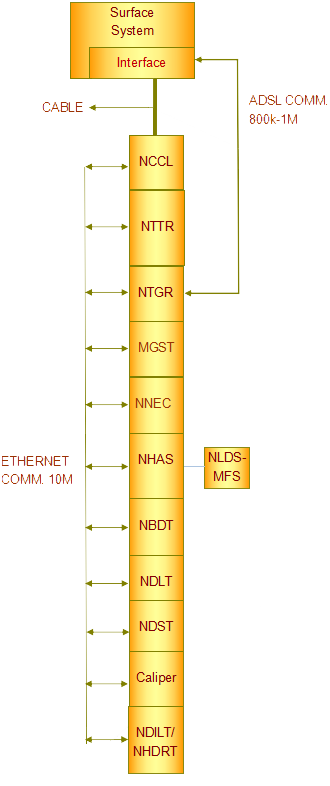

 | 580 series downhole toolstring: NCCL: 數字套管接箍定位測井儀 NTTR: 溫度張力電阻率測井儀 NTGR: 網絡通訊伽馬測井儀 MGST: 數字自然伽馬能譜測井儀 NNEC: 網絡核電子線路 NHAS: 液壓推靠器 NLDS-MFS: 譜密度和微球測井儀探頭 NBDT: 連斜測井儀 NDLT: 雙側向測井儀 NDST: 高分辨率數字聲波測井儀 Caliper: 四臂井徑測井儀 NDILT/NHDRT: 雙感應八側向測井儀/高分辨率陣列感應測井儀 |
|
580井下儀器特點 l儀器配置方式靈活; l 全數字化聲波; l 能譜儀器、密度探頭采用256道全能譜數據采集和分析; l 采用了最新的電子技術,增強且確保儀器的可靠性,例如應用震動、沖擊及熱傳導測試減少故障。
|
